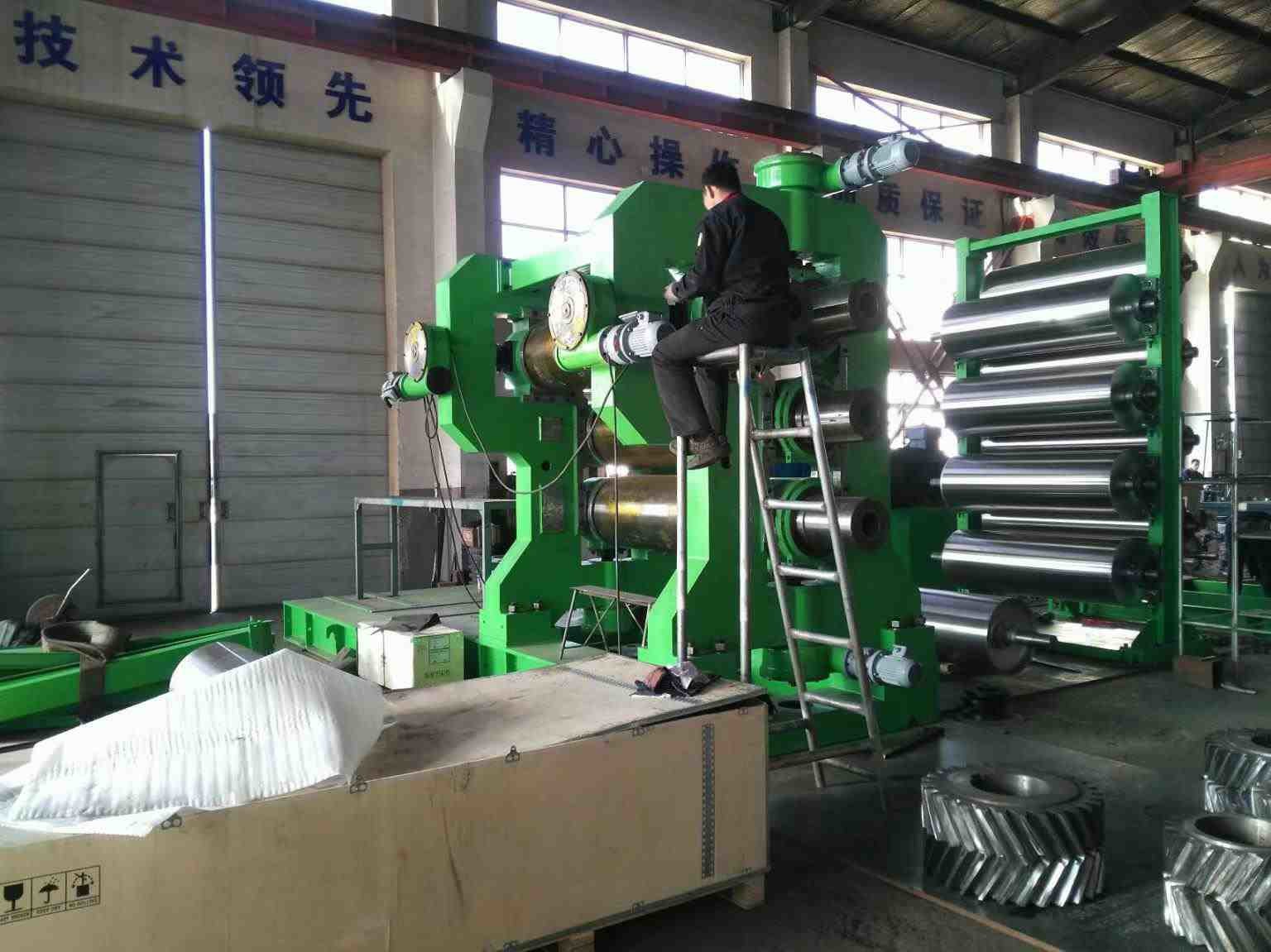

1600mm λαστιχένια ημερολογιακή μηχανή 3 τριών ρόλων ημερολογιακή μηχανή ρόλων

Μειωτικά και ηλεκτρικά εξαρτήματα:

1- Μηχανοκίνητα και ηλεκτρικά εξαρτήματα εξοπλισμένα με "SIEMENS", "MITSUBSHI", "CHINT", κλπ.

2- Γνωστή μάρκα PLC αυτόματο έλεγχο, ασφαλές, σφραγισμένο, σταθερό.

3. εξοικονόμηση ενέργειας, έχουμε δίπλωμα ευρεσιτεχνίας για αυτό.

Απαιτήσεις εφαρμογής και λειτουργίας του εξοπλισμού

1.1Βασική εφαρμογή:Αυτό το μηχάνημα χρησιμοποιείται κυρίως για κουρτίνα, καμβά και άλλα υφάσματα διπλής πλευράς συνεχούς καουτσούκ.

1.2 Απαιτήσεις λειτουργίας Α. περιβάλλον οδήγησης: υψόμετρο < 1000 m,

θερμοκρασία: 5°C-40°C, μέγιστη σχετική ταπεινότητα 95%

Β. Τροφοδοσία ηλεκτρικής ενέργειας: AC415V/50Hz, 3 φάσεων

Γ. Πίεση νερού ψύξης: 0,2-0,4Mpa

Θερμοκρασία νερού ψύξης: < 25°C±3°C

2 Βασικές τεχνικές παραμέτρους

Διάμετρος κυλίνδρου 550 mm

Εργασιακό μήκος κυλίνδρου 1600 mm

Μεσαία γραμμική ταχύτητα κυλίσματος 4-32m/min

Σχέδιο ταχύτητας των κυλίνδρων 1:1.5:1.5:1

Μέγιστη εμβέλεια 10 mm

Μονάδα διαμόρφωσης

Μέγιστο πλάτος προϊόντος με καλάνερ 1400 mm

Κεντρικός κινητήρας

Δύναμη 132/160kw

Ταχύτητα 980RPM

Τύπος ρύθμισης νυχιών

Πίεση νερού ψύξης 0,2-0,4Mpa

Συνολικές διαστάσεις ((L*W*H) 6270*2960*4100mm

Περίπου 22000 κιλά

3 Πεδίο παροχής

Χρησιμοποιείται κυρίως για τη συνεχή κολλή ενός ή δύο πλευρών ύφασματος κουρτίνας, καμβά και άλλων υφασμάτων, καθώς και για την παραγωγή λεπτής ταινίας από υλικό καουτσούκ, ακτινοειδούς ελαστικού και αεροστεγούς στρώσης.
1Χρησιμοποιεί περιφερειακό τρυπημένο ρολό με καλή θέρμανση και ψύξη.
2Η διασταύρωση του άξονα, η προφόρτωση και η συσκευή ανάσυρσης είναι ρυθμισμένες για να εξασφαλίζεται η ακρίβεια του προϊόντος.
3Κάθε ρολό οδηγείται από ανεξάρτητο κινητήρα και η αναλογία ταχύτητας ρυθμίζεται για να ανταποκρίνεται σε διαφορετικές διαδικασίες.
4Το σύστημα ελέγχου υιοθετεί PLC, ασφάλεια και αξιοπιστία, εύκολη λειτουργία και υψηλή αυτοματοποίηση.

Σώμα μηχανής (κλινοπλάνο & πλαίσιο) 1 σύνολο

4 σετ ρυμουλκούμενων ρυμουλκούμενων

Συσκευή ρύθμισης νυχιών 3 σύνολα

Συσκευή καθοδήγησης αποθέματος 1 σύνολο

Συστήματα λιπαντικών 1 σύνολο

Σύστημα μεταφοράς 1set

Σύστημα σωληνώσεων ρύθμισης θερμοκρασίας κυλίνδρου 1set

Βάσεις βίδες 1set

Ηλεκτρικό σύστημα ελέγχου 1set

4 Τα ακόλουθα στοιχεία που προετοιμάζονται από τον τελικό χρήστη

Α. Όλα τα καλώδια καλωδίου εκτός του κιβωτίου λειτουργίας και του ηλεκτρικού κιβωτίου ελέγχου.

Β. Όλοι οι αγωγοί εκτός των περιστρεφόμενων αρθρώσεων.

5 Κατασκευή και τεχνικά πρότυπα

5.1 Φρέμα: χυτοσίδηρος υψηλής αντοχής με επεξεργασία ανάψυξης και πλήρης επεξεργασία με επεξεργασία ακριβείας, με ισχυρή ακαμψία και καλή ανθεκτικότητα σε δονήσεις.

5.2 Πλακέτα κρεβατιού: συγκολλημένα πλακέτα κρεβατιού μέσω αναψύξης και επεξεργασίας, με υψηλή ακαμψία και χωρίς παραμόρφωση.

5.3 Ρολάρισμα και ρουλέν

(1)Δομή κυλίνδρου: κούφιο ομαλό κυλίνδριο, οι τρυπημένοι κυλίνδροι είναι προαιρετικοί.

(2)Υλικά και κατασκευές: από κράμα Ni, Cr και Mo με κεντροφυγική χύτευση

(3) Δυσκαρδία: HRC60-67

(4) Βαθμός στρώματος σκληρύνειας: 5-23 mm

(5)Κύριο ρουλεμάνιο: ρουλεμάνιο αντισυγκοπής

(6)Στήριξη ρουλεμάν: χύτευση των εξαρτημάτων μέσω διαδικασίας αναψίξεως, με διαφύλαξη της τρύπας του λαδιού λιπαντικού.

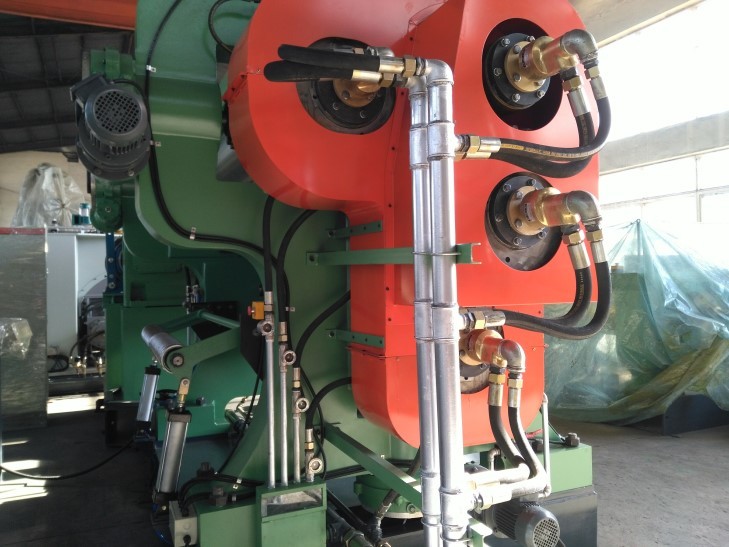

(7)Το σύστημα ρύθμισης θερμοκρασίας κυλίνδρου υιοθετεί με υψηλής ποιότητας περιστρεφόμενες αρθρώσεις και σωλήνα από ανοξείδωτο χάλυβα.

5.4 Συσκευή ρύθμισης νυχιών

Η ρύθμιση του νιπ χρησιμοποιείται για τους ρολ 1#, 2# και 4#, τόσο για τη ρύθμιση μεμονωμένης πλευράς όσο και για τη ρύθμιση μεμονωμένης πλευράς.

Δύο πλευρές πολλαπλής ρύθμισης είναι διαθέσιμες.

5.5 Οδηγός αποθεμάτων

Η ρύθμιση της καθαρής θέσης υιοθετείται με χειροκίνητο τύπο.

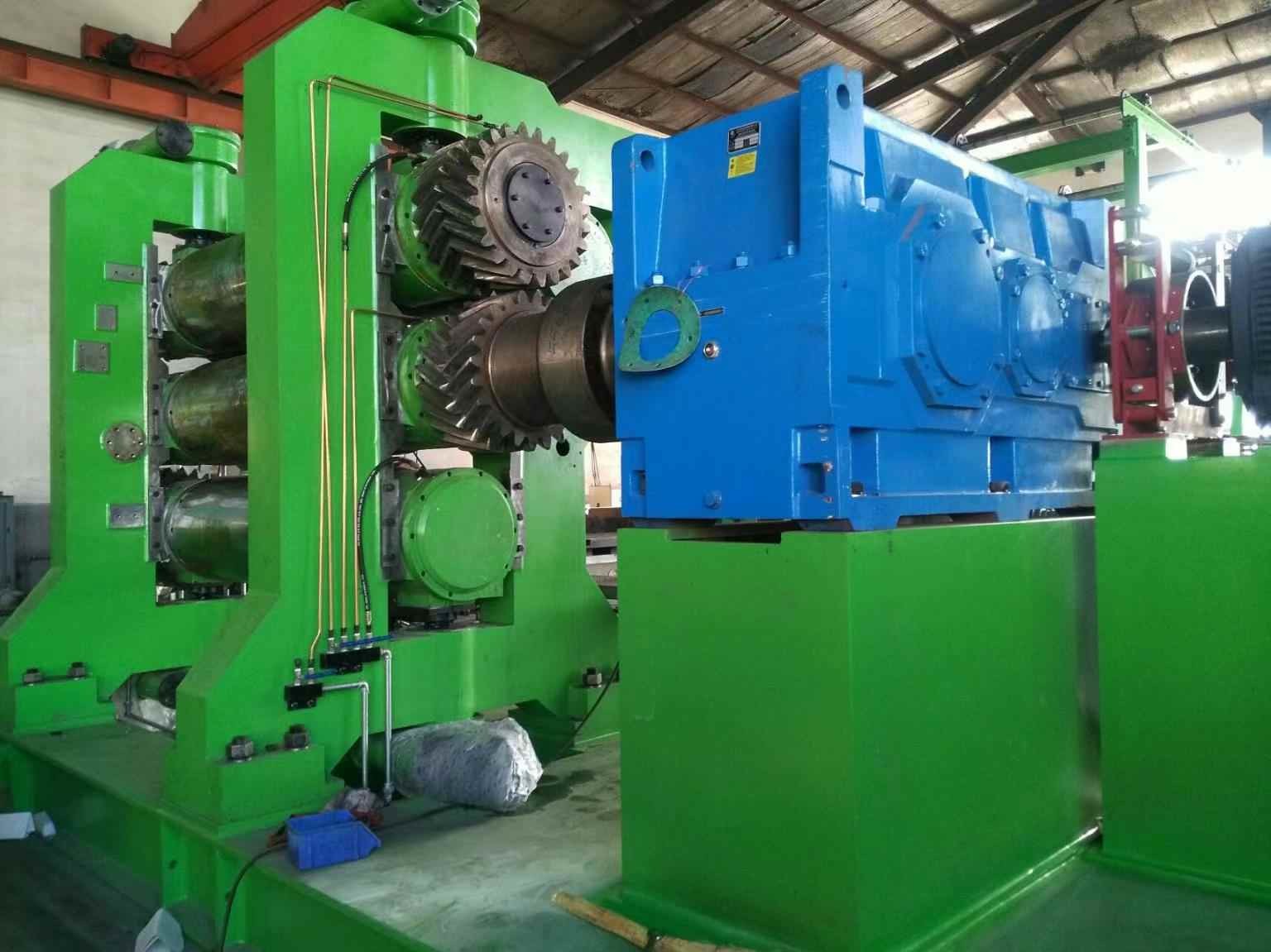

5.6 Μειωτής ταχύτητας

(1)Τύπος: ένας μοτοσικλετήρας εισόδου και ένας μοτοσικλετήρας εξόδου

(2) Λιπαντική: τύπος λάδι

(3)Συνδέσεις εισόδου: ευέλικτη σύνδεση

5.7 Κουπλίνες για ράβδους

Η σύνδεση ράβδου με καρφίτσα υιοθετείται για τη σύνδεση του άξονα εξόδου και του ρολ του μειωτή ταχύτητας, γεγονός που καθιστά την λειτουργία αξιόπιστη και ομαλή κατά τη διάρκεια της εργασίας, καθώς και την εύκολη συντήρηση.

5.8 Σύστημα λίπανσης

(1)Κουρέας: υπάρχει δεξαμενή ελαίου για αυτό το σύστημα, στην οποία τοποθετείται ρυθμιστής χωρητικότητας ροής, μετρητής θερμοκρασίας ελαίου, ψυγείο, φίλτρο κλπ.

(2)Αγωγούς λιπαντικής ύλης

5.9 Ηλεκτρικό σύστημα ελέγχου

Ολοκληρωμένο και τέλειο σύστημα ελέγχου πληροί τις απαιτήσεις λειτουργίας του καλάντερ, το σύστημα αυτό χαρακτηρίζεται από απλή λειτουργία και αξιόπιστη λειτουργία.
