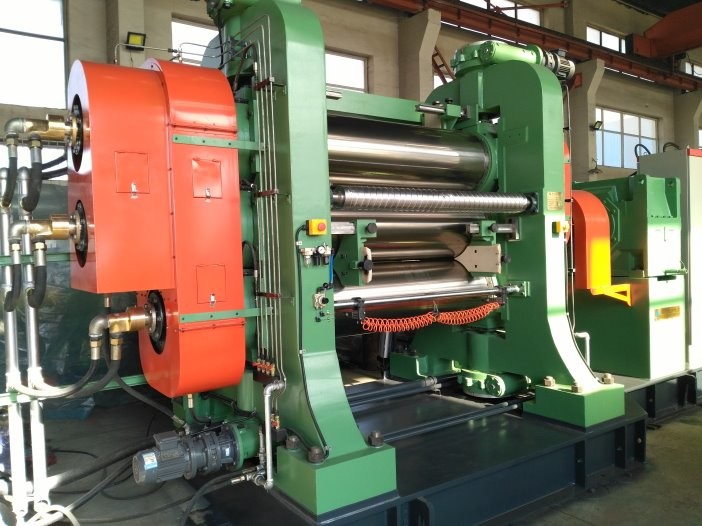

Dia 550mm λαστιχένια φάση εναλλασσόμενου ρεύματος 415V 50Hz 3 ημερολογιακών μηχανών

Τμήματα Motor&Electrical:

1. Τμήματα Motor&Electrical που εξοπλίζονται με «SIEMENS» «MITSUBSHI» «CHINT», κ.λπ.

2.Famous αυτόματος έλεγχος PLC εμπορικών σημάτων, χρηματοκιβώτιο, Seliable, σταθερό.

3. διατήρηση της ενέργειας, έχουμε το δίπλωμα ευρεσιτεχνίας για αυτό.

Απαιτήσεις εφαρμογής και λειτουργίας εξοπλισμού

1.1 κύρια εφαρμογή: Αυτή η μηχανή χρησιμοποιείται κυρίως για την κουρτίνα, τον καμβά και άλλη διπλή συνεχής πλευρών υφασμάτων.

1.2 τρέχοντας περιβάλλον απαιτήσεων Α. λειτουργίας: altitude<1000m,

θερμοκρασία: 5℃-40℃, μέγιστη σχετική ταπεινότητα 95%

Β. παροχή ηλεκτρικού ρεύματος: AC415V/50Hz, φάση 3

Γ. πίεση νερού ψύξης: 0.2-0.4Mpa

Θερμοκρασία ύδατος ψύξης: ﹤25℃±3℃

2 κύριες τεχνικές παράμετροι

Διάμετρος 550mm ρόλων

Μήκος 1600mm εργασίας ρόλων

Μέση γραμμική ταχύτητα 4-32m/min ρόλων

Αναλογία ταχύτητας των ρόλων 1:1.5:1.5:1

Μέγιστη σειρά 10mm NIP

Πιεσμένο με μαγγάνι πάχος 0.36mm προϊόντων

Πιεσμένο με μαγγάνι μέγιστο πλάτος 1400mm προϊόντων

Κύρια μηχανή

Δύναμη 132/160kw

Ταχύτητα 980RPM

Μηχανοποιημένη τύπος ρύθμιση ρύθμισης NIP

Πίεση 0.2-0.4Mpa νερού ψύξης

Γενικές διαστάσεις (L*W*H) 6270*2960*4100mm

Περ. βάρος 22000kg

3 σειρά ανεφοδιασμού

Σώμα μηχανών (βάση &frame) 1set

Ρόλος που 4sets

Συσκευή 3sets ρύθμισης NIP

Συσκευή 1set οδηγών αποθεμάτων

Λαδώνοντας σύστημα 1set

Σύστημα 1set μετάδοσης

Σύστημα σωληνώσεων ρύθμισης θερμοκρασίας ρόλων 1set

Μπουλόνια 1set ιδρύματος

Ηλεκτρικό σύστημα ελέγχου 1set

4 μετά από τα στοιχεία που προετοιμάζονται από το τέλος - χρήστης

Α. Όλα τα καλώδια καλωδίων έξω από το κιβώτιο λειτουργίας και το ηλεκτρικό γραφείο ελέγχου.

Β. Όλες οι σωληνώσεις έξω από τις περιστροφικές ενώσεις.

5 επεξεργασία και τεχνικά πρότυπα

5.1 πλαίσιο: υψηλής αντοχής χυτοσίδηρος μέσω της ανοπτώντας επεξεργασίας και εντελώς της επεξεργασίας μέσω της ακρίβειας που επεξεργάζεται στη μηχανή, με την ισχυρή ακαμψία και την καλή αντιδονητική δυνατότητα.

5.2 βάση: ενωμένη στενά βάση μέσω της ανόπτησης και της επεξεργασίας, με μια υψηλή ακαμψία και καμία παραμόρφωση.

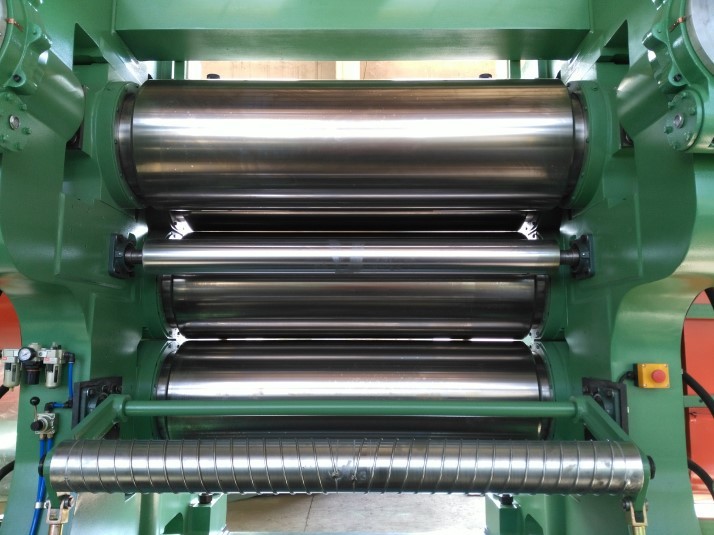

5.3 ρόλος και συμπεριφορά

(1) δομή ρόλων: ο κοίλος ομαλός ρόλος, τρυπημένοι με τρυπάνι ρόλοι είναι προαιρετικός.

(2) υλικό και fabrications: φιαγμένος από Νι, χρώμιο και κράμα της Mo μέσω της φυγοκεντρικής ρίψης

(3) σκληρότητα: HRC60-67

(4) βάθος του σκληραίνοντας στρώματος: 523mm

(5) κύριο ρουλεμάν: αντιτριβικό ρουλεμάν κυλίνδρων

(6) υποστήριξη ρουλεμάν: πετώντας μέρη μέσω της ανοπτώντας διαδικασίας, με την ελαιότρυπα λίπανσης που διατηρείται.

(7) το σύστημα ρύθμισης θερμοκρασίας ρόλων υιοθετεί με υψηλό - ποιοτικές περιστροφικές ενώσεις και μάνικα ανοξείδωτου.

5.4 συσκευή ρύθμισης NIP

Η ρύθμιση NIP χρησιμοποιείται για το ρόλο 1#, 2# και 4#, και ενιαία δευτερεύουσα ρύθμιση και

η διπλός-δευτερεύουσα πολλαπλάσια ρύθμιση είναι διαθέσιμη.

5.5 οδηγός αποθεμάτων

Η ρύθμιση εκκαθάρισης υιοθετείται με το χειρωνακτικό τύπο.

5.6 μειωτής ταχύτητας

(1) τύπος: μια εισαγωγή μηχανών και ενιαίος άξονας παραγωγής

(2) λίπανση: τύπος λουτρών πετρελαίου

(3) εισαγμένη σύζευξη: εύκαμπτη σύζευξη

5.7 couplin καρφιτσών ράβδων

Η σύζευξη καρφιτσών ράβδων υιοθετείται για να συνδέσει τον άξονα παραγωγής μειωτών ταχύτητας και το ρόλο, ο οποίος κάνει μια αξιόπιστη και ομαλή λειτουργία εργαζόμενος, καθώς επίσης και μια εύκολη συντήρηση.

5.8 σύστημα λίπανσης

(1) φέρων: υπάρχει μια δεξαμενή πετρελαίου για αυτό το σύστημα, στο οποίο θέστε με τη ρύθμιση ικανότητας ροής, το μετρητή θερμοκρασίας πετρελαίου, το δοχείο ψύξης, το φίλτρο και το κ.λπ.

(2) λεπτές σωληνώσεις λίπανσης πετρελαίου

5.9 ηλεκτρικό σύστημα ελέγχου

Το πλήρες και τέλειο σύστημα ελέγχου συναντιέται με τις απαιτήσεις ημερολογιακής εργασίας, αυτό το σύστημα χαρακτηρίζει της απλής λειτουργίας και του αξιόπιστου τρεξίματος.
