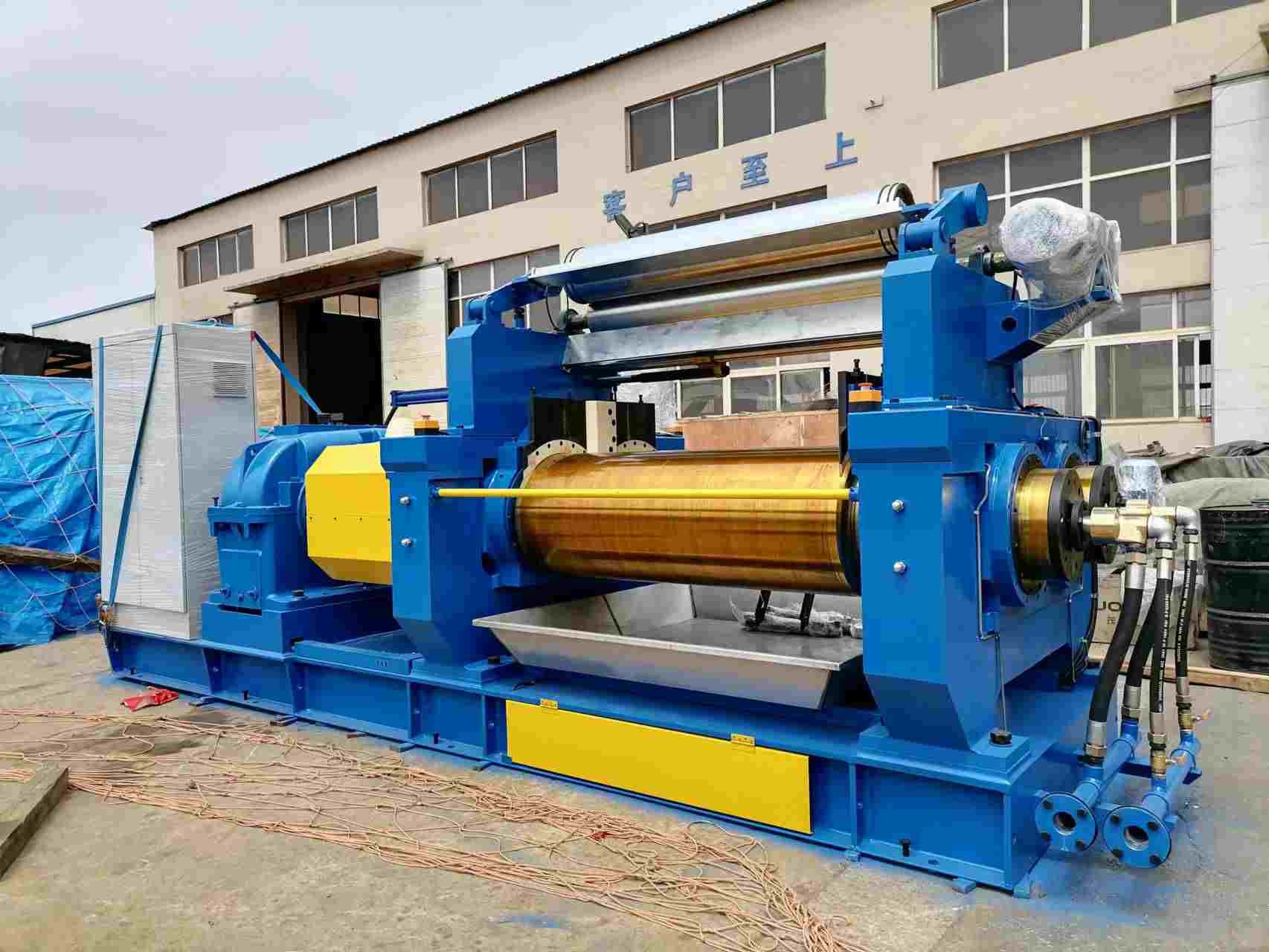

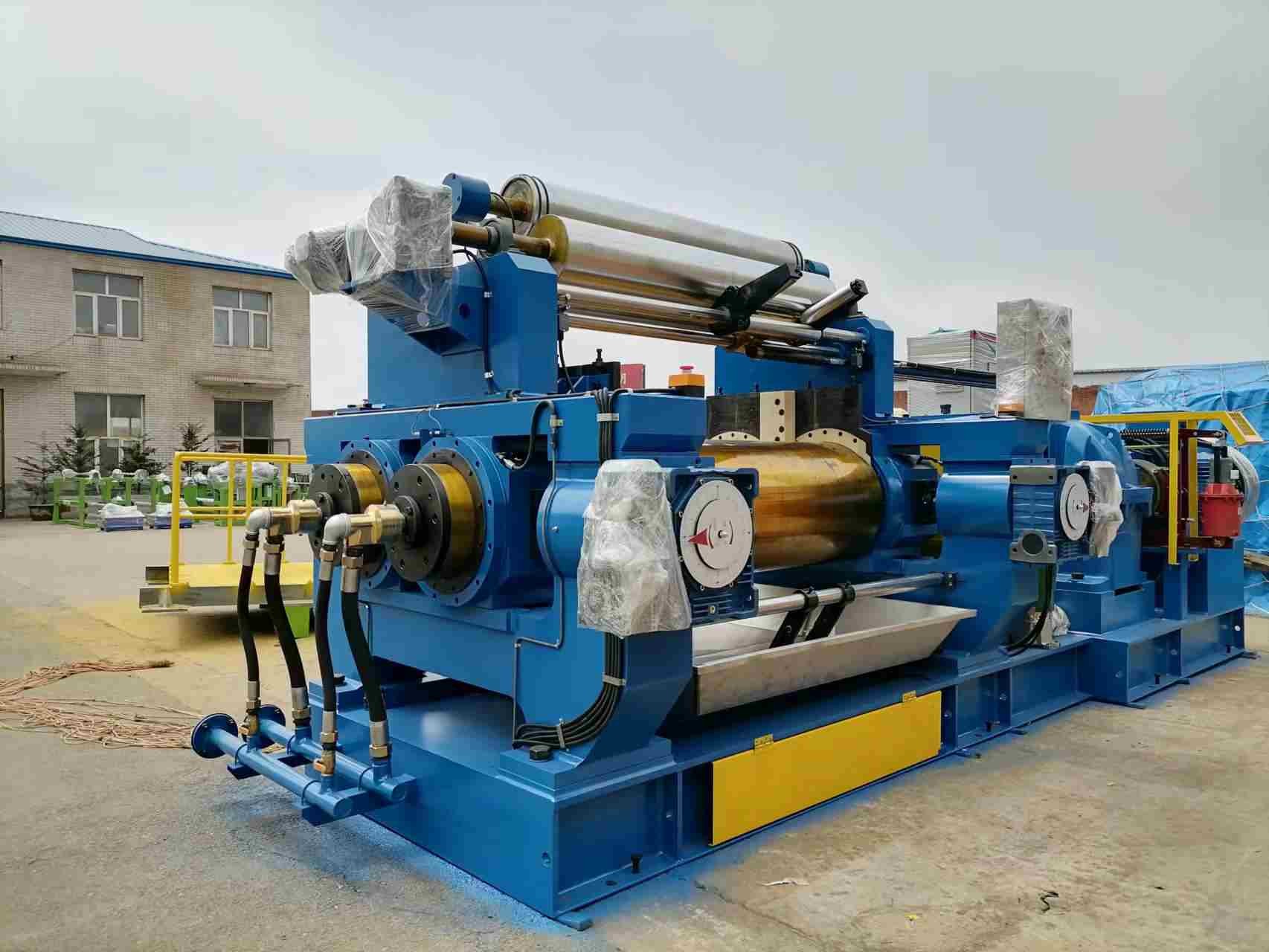

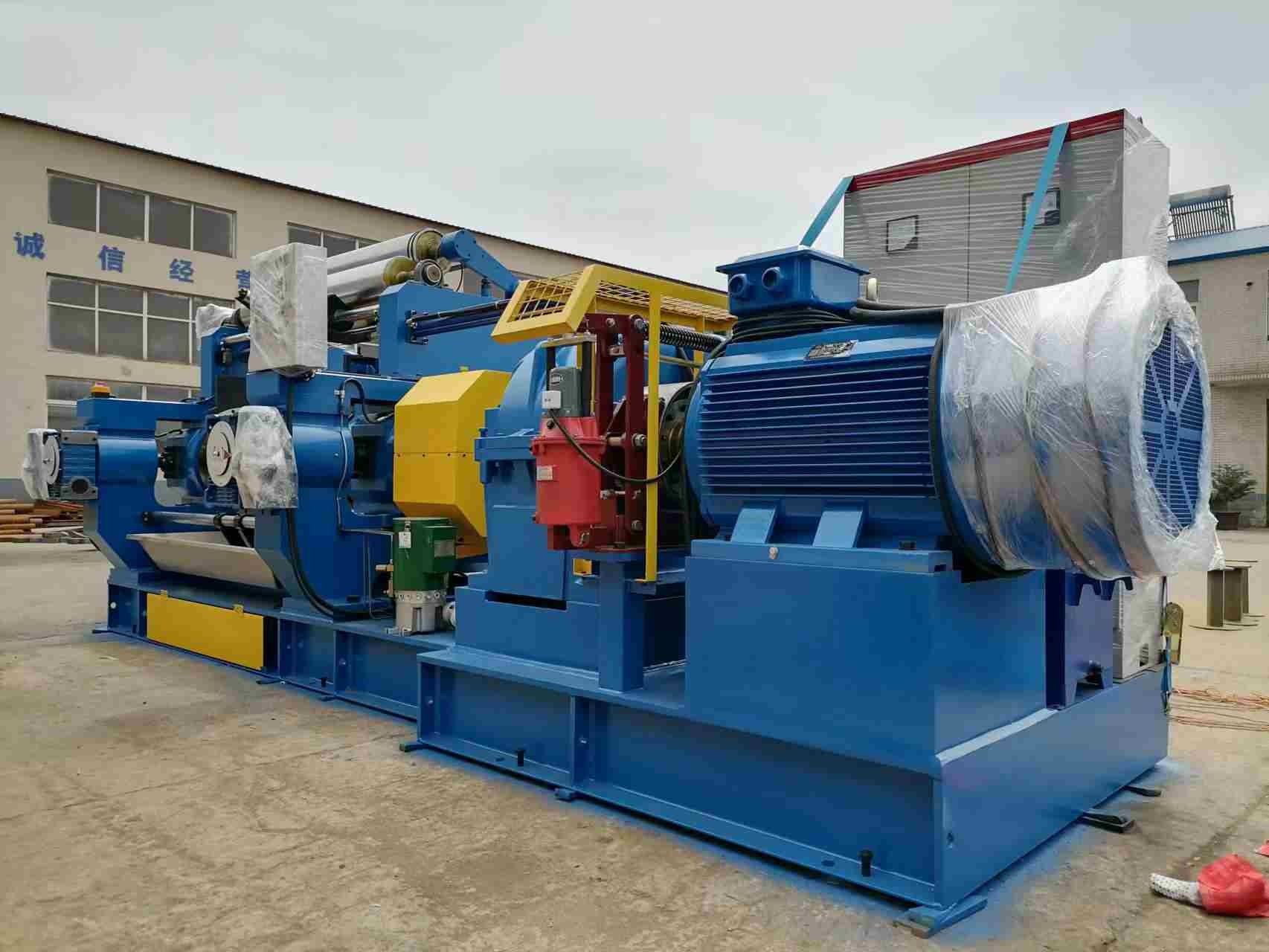

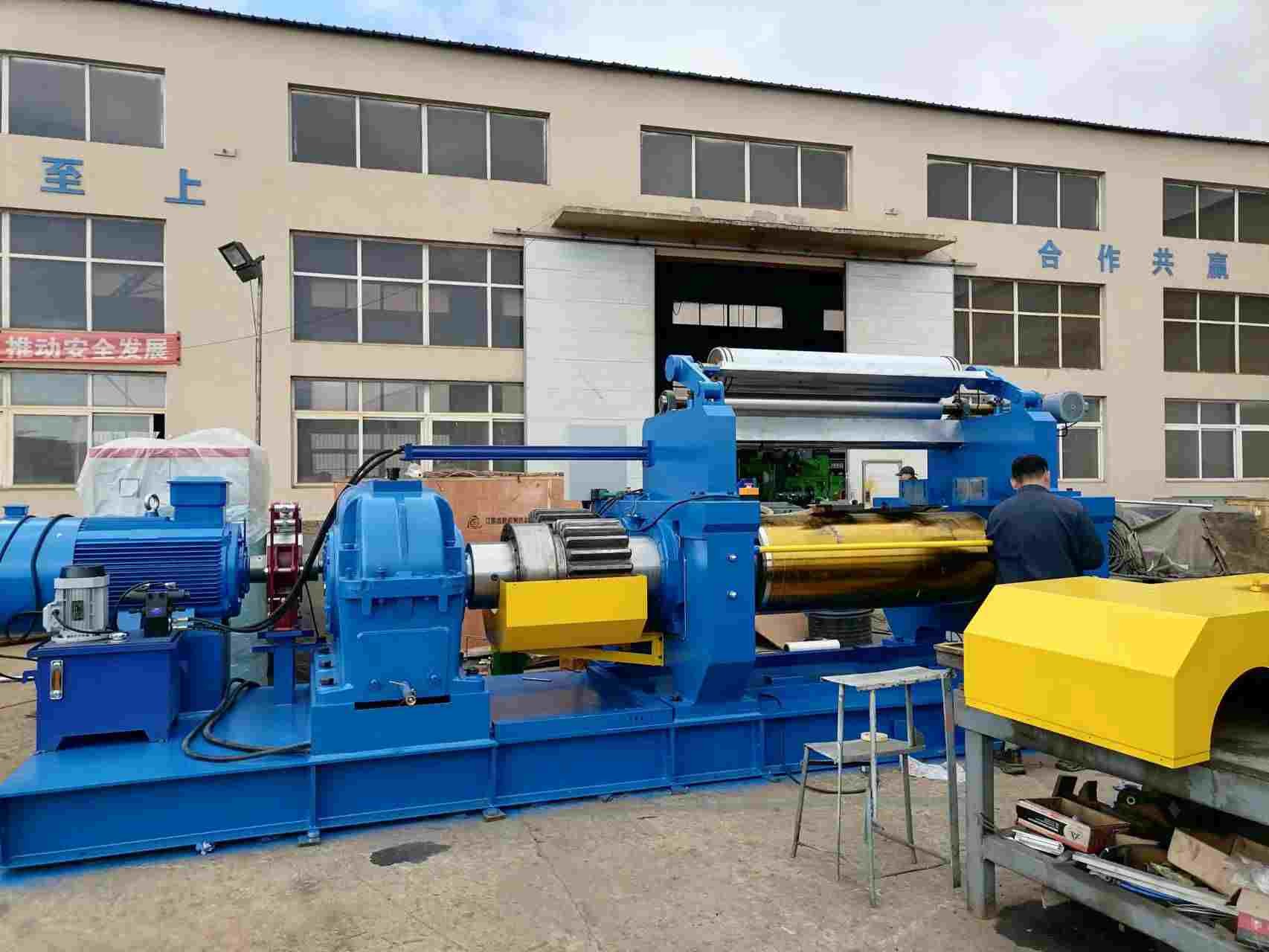

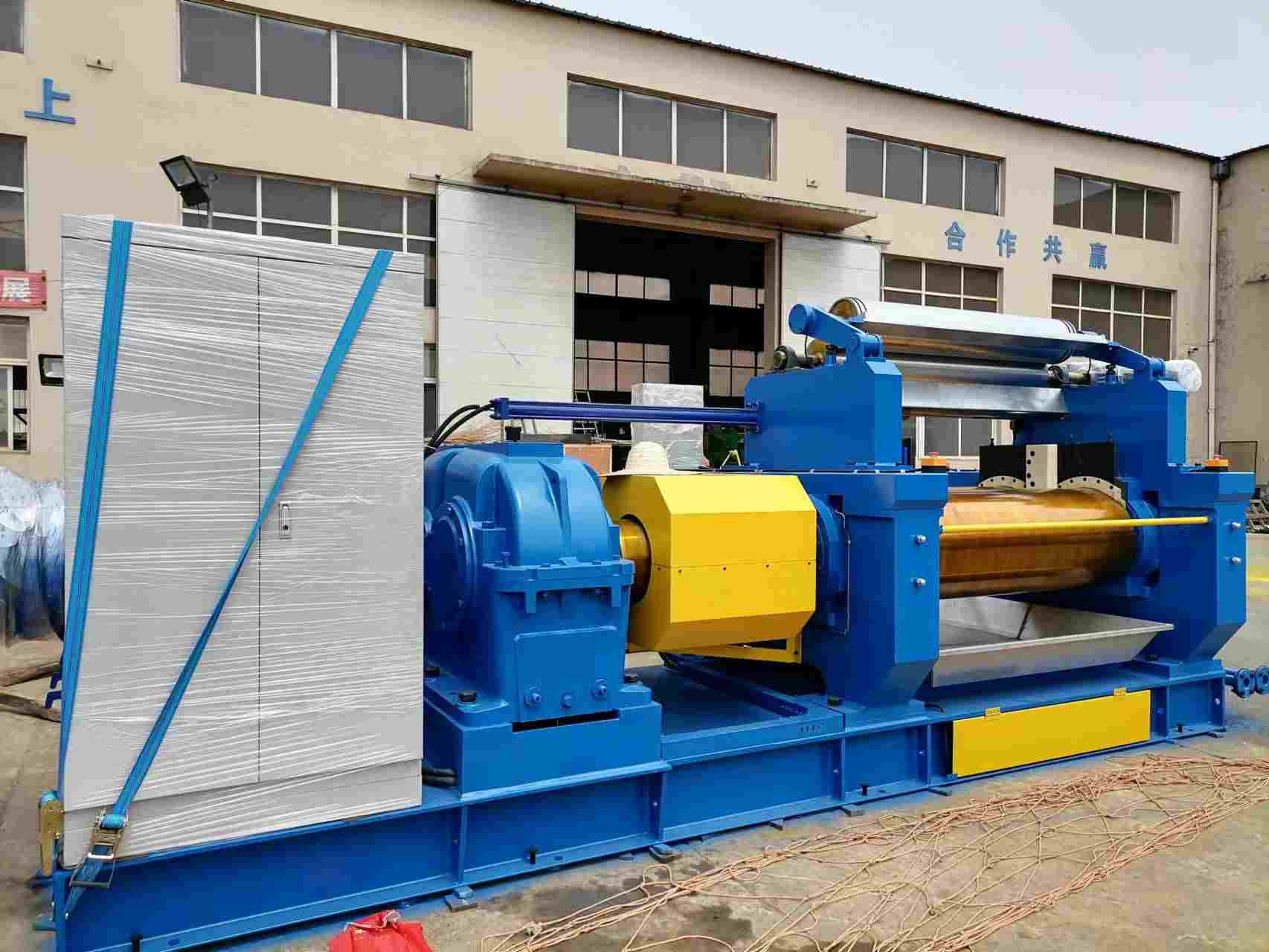

Xk-550 λαστιχένια μίξης μύλων λαστιχένια μίξη μύλων μηχανών 110Kw ανοικτή

Εργοστάσιο άμεσης πώλησης Μηχανή ανάμειξης καουτσούκ Μηχανή ανοικτής ανάμειξης για την επεξεργασία καουτσούκ

Απαιτήσεις εφαρμογής και λειτουργίας του εξοπλισμού

1.1 Κύρια εφαρμογή: το εργοστάσιο ανάμειξης χρησιμοποιείται κυρίως για τη θέρμανση, ανάμειξη και φύλλα συστατικών καουτσούκ, καθώς και για την πλαστικοποίηση, ανάμειξη και φύλλα καουτσούκ πρώτων υλών.

1.2 Απαιτήσεις λειτουργίας Α. περιβάλλον οδήγησης: υψόμετρο < 1000 m,

θερμοκρασία: 5°C-40°C, μέγιστη σχετική υγρασία 95%

Β. Τροφοδοσία ηλεκτρικής ενέργειας: AC380V, 50 Hz, 3-φάση

Γ. Πίεση νερού ψύξης: 0,2-0,4Mpa

Θερμοκρασία νερού ψύξης: < 25°C±3°C

2 Βασικές τεχνικές παραμέτρους

Διάμετρος κυλίνδρου 550 mm

Εργασιακό μήκος κυλίνδρου 1530 mm

Δυνατότητα παρτίδας 50-65kg

Δομή εμπρόσθιας κυλίνδρας με τρυπήματα κυλίνδρου &smooth

Οπίσθια δομή κυλίνδρου κεντρική ψύξη

Η γραμμική ταχύτητα εμπρόσθιου κυλίνδρου 28 ή 31m/min

Σχέδιο ταχύτητας των κυλίνδρων 1:1.2 ή 1:1.09

Μέγιστο. Ρολ Νιπ 16mm

Κύρια ισχύς κινητήρα AC110kw

Πίεση νερού ψύξης 0,2-0,4Mpa

Μηχανοκίνητη αντλία λιπαντικού

Τύπος καθορισμένου ή κινητού χειροκίνητου οδηγού

Τύπος μείγματος με κινητήρα ή υδραυλικό

Συνολικές διαστάσεις (L*W*H) 6500x2000x2300mm

Περίπου 23000 κιλά

3.Προμήθεια

Κύριο σώμα (συμπεριλαμβανομένης της πλάκας του κρεβατιού, του πλαισίου και των ρολών) 1 σύνολο

Συσκευή ρύθμισης νυχιών και συσκευή ασφαλείας 1 σύνολο

Σύνδεσμος 1set

Μειωτήρας ταχυτήτων και σύστημα λίπανσης 1 σύνολο

Σύστημα λίπανσης λιπαρών υλών 1set

Συσκευή ρύθμισης θερμοκρασίας κυλίνδρου 1 σύνολο

Συσκευή διακοπής έκτακτης ανάγκης 1 σύνολο

Κεντρικός κινητήρας 1set

Ηλεκτρικό σύστημα ελέγχου 1set

Συσκευές σύνδεσης και στερέωσης βρόγχων 1 σύνολο

Βάσεις βίδες 1set

4 Τα ακόλουθα στοιχεία που προετοιμάζονται από τον τελικό χρήστη

Α. Καλώδια ηλεκτρικής ενέργειας από την τροφοδοσία σε ηλεκτρικό θάλαμο ελέγχου και καλώδια ηλεκτρικής ενέργειας από

Ηλεκτρικό ντουλάπι ελέγχου για τον κύριο κινητήρα του μύλου.

Β. Όλοι οι αγωγοί εκτός των περιστρεφόμενων αρθρώσεων.

5 Κατασκευή και τεχνικά πρότυπα

5.1 Ρολάρι: κατασκευασμένο από χυτοσίδηρο νικελίου, χρωμίου και μολυβδενίου ψυγμένο μέσω

κεντροφυές χύτευση. βάθος στρώματος σκληρής επιφάνειας κυλίνδρου έως 10-15 mm,

η σκληρότητα είναι περίπου HS73±2.

5.2 Λεκάνιο κυλίνδρου και σφραγίδα: υιοθετούνται λεκάνιο κυλίνδρου διπλής σειράς 8 μονάδων, που συνδέεται με λεκάνιο ώθησης 4 μονάδων περισσότερο, 12 μονάδες για κάθε μηχανή,που θα μπορούσε να εξοικονομήσει την κατανάλωση ενέργειας έως και 10-15%, το λιπαντικό λίπος μειώνεται κατά 20-25%.

2 σύνολα κυλινδρικών ρυμουλκούμενων διπλής σειράς για κάθε θάλαμο ρυμουλκούμενων

5.3 Ζύμωση ρουλεμάν: αυτοκινητοκίνητη αντλία λιπαρών υλών.

5.4 Κουτί ρυμούλκησης: κατασκευασμένο από χυτοχάλυβα ή χυτοσίδηρο μέσω επεξεργασίας και επεξεργασίας με θερμική επεξεργασία με ρυμούλκηση.Κουτί ρυμούλκησης με θερμική επεξεργασία

5.5 Συσκευή ρύθμισης νιπ: μηχανοκίνητο σύστημα ρύθμισης νιπ, διαθέσιμα τόσο με μονή ρύθμιση όσο και με πολλαπλή ρύθμιση.

5.6 Πλαισίωμα: κατασκευασμένο από χυτοσίδηρο ή κατασκευασμένο με επεξεργασία και επεξεργασία με θέρμανση.

5.7 Πλάκα κρεβατιού: ολοκληρωμένη δομή συγκόλλησης, κατασκευασμένη από ανώτερο χάλυβα U και χάλυβα κατασκευής μέσω επεξεργασίας και επεξεργασίας με θέρμανση με αναψύκωση.

5.8 Οδηγός αποθεμάτων: σταθερό τύπο.

5.9 Σύστημα μετάδοσης: πλήρης κλειστή κίνηση, μέσω ζεύξεων, μειωτής ταχυτήτων ((μονό άξονα εισόδου και ένα άξονα εξόδου), οδήγησης και τριβής,Ο κύριος κινητήρας οδηγεί τα δύο ρολά σε σχετική περιστροφή με διαφορετική ταχύτητα, πλαστικοποίηση, ανάμειξη ή φύλλα.

5.10 Συσκευή ρύθμισης θερμοκρασίας κυλίνδρου: αποτελείται από ανώτερες περιστρεφόμενες αρθρώσεις και σωλήνα από ανοξείδωτο χάλυβα με τρυπημένους ακροφύλλους ψεκασμού.

5.11 Συσκευή έκτακτης αναστολής και πέδησης: χρησιμοποιείται μέθοδος κατανάλωσης ενέργειας για

Σταματήστε το εργοστάσιο.

το κουμπί, εάν συμβεί κάποια κατάσταση έκτακτης ανάγκης, η περιστροφή του κυλίνδρου δεν θα υπερβαίνει

1/4 κύκλος και ο κύριος κινητήρας αντιστρέφεται 1/4 κύκλος στη συνέχεια εντός 2 δευτερολέπτων.

Εν τω μεταξύ, το μύλο αυτό είναι εξοπλισμένο με ηλεκτρο-υδραυλικό σύστημα πέδησης, το οποίο

βελτιώνει σημαντικά την ικανότητα ασφάλειας του εξοπλισμού.

Τραβήξτε σχοινί / στήθος μπάρα, πεντάλ ποδιών, μπάρα προστασίας ασφαλείας είναι όλα διαθέσιμα.

5.12 Κύρια πλάκα: συγκολλημένη με ανώτερη πλάκα από ανοξείδωτο χάλυβα.

5.13 Κεντρική κινητήρα ξεκινά.

5Συσκευή κοπής: 2 τεμάχια χειροκίνητο ευθεία κοπτήρα.

5.15 Μικρατήρας: μηχανοκίνητου ή υδραυλικού τύπου.Μικρατήρας μηχανοκίνητου τύπου
