7.5Kw λαστιχένιο ελαστικών αυτοκινήτου καταστροφέων εγγράφων CE γραμμών παραγωγής ISO σκονών μηχανών λαστιχένιο

Lp-1200 λαστιχένια καταστροφέων εγγράφων γραμμή ανακύκλωσης ροδών αποβλήτων γραμμών σκονών μηχανών λαστιχένια

Λαστιχένια οδηγία γραμμών παραγωγής σκονών

1.wire μηχανή σχεδίων
Το σκληρό κράμα είναι ενωμένο στενά στην τέμνουσα λεπίδα για να το καταστήσει άκαμπτο και φορετό.
Η μηχανή είναι εξοπλισμένη με τα ράφια ασφάλειας για να αποτρέψει αποτελεσματικά τα επισφαλή ζητήματα από την εμφάνιση στο στάδιο της αποφλοίωσης χαντρών ροδών από τη μηχανή, ο μειωτής και το κύριο πλαίσιο είναι όλοι ταχύτητας συμπαγώς δομημένοι μαζί ως ένα σώμα. Η βάση της μηχανής είναι ένα πλήρες πλαίσιο απορριμμάτων, το οποίο είναι κατάλληλο για την εγκατάσταση.

ΕΦΑΡΜΟΓΗ:
Η μηχανή ισχύει για το βγάλσιμο των δαχτυλιδιών χάλυβα από τις χάντρες ροδών.

Τεχνικά στοιχεία

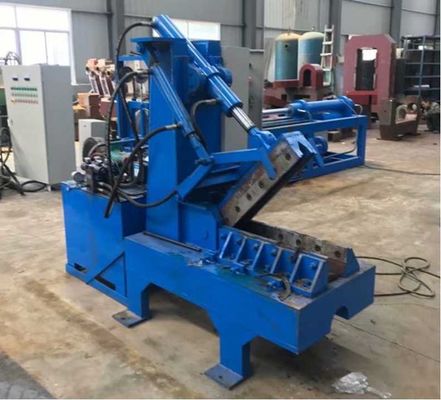

2.QDJ-1200 τέμνουσα μηχανή ελαστικών αυτοκινήτου

Προδιαγραφές

1.1 γενικό μέγεθος (L×W×H): 2080×1000×2130mm

1.2 Qty. από τον κόπτη: 4pieces

1.3 κτύπημα κοπτών: σχεδόν 600mm

1.4 πίεση κυλίνδρων: σχεδόν 12T

1.5 πίεση πετρελαίου εργασίας: 6.3Mpa

1.6 αντλία πετρελαίου: Ροή 40 L/mi, πίεση 6.3Mpa

1.7 βαθμός πετρελαίου εργασίας: Νο 32 μηχανικό πετρέλαιο

1.8 πρότυπο μηχανών: Y132m2-6, δύναμη: 7.5-11kW

Qdj-1200 η τέμνουσα μηχανή αποτελείται κυρίως από το ηλεκτρικό κινητήρα, vane αντλία, ηλεκτρομαγνητική βαλβίδα αντιστροφής, ανακουφιστική βαλβίδα, λειτουργώντας κύλινδρος πετρελαίου, υδραυλική σωλήνωση, υποστήριγμα κυλίνδρων πετρελαίου, κόπτης, πλαίσιο μηχανών και ούτω καθεξής.

Ο κύλινδρος πετρελαίου υιοθετεί τα πρότυπα HSG απασχομένος στον υδραυλικό κύλινδρο πετρελαίου, το πλαίσιο είναι ενωμένο στενά με τον υψηλής ποιότητας χάλυβα τμημάτων, και ο κόπτης αποτελείται από το χάλυβα ειδικών εργαλείων, ο οποίος είναι υποβαλλόμενος σε θερμοθεραπεία και έχει μια σκληρότητα HRC60-64. Το υδραυλικό σύστημα τοποθετείται πίσω από το πλαίσιο κοπτών, το οποίο καθιστά τη δομή συμπαγέστερη.

Κατά την εργασία, τοποθετήστε με το χέρι τις ρόδες που πρέπει να αντιμετωπιστούν εδώ κοντά, και το καλώδιο δαχτυλιδιών πρέπει να διατεθεί εκ των προτέρων, προκειμένου να προστατευθεί ο κόπτης.

εξασφαλίστε ότι τοποθετείται οριζόντια και τακτοποιημένα, πιέζει το κουμπί εργασίας για να κάνει τον κύλινδρο να πέσει αργά και να κόψει τη ρόδα. Εάν πρέπει να διαιρεθεί σε μικρότερους φραγμούς κόλλας, η λειτουργία κύκλων δράσης.

3. Αρχή του υδραυλικού ελέγχου

Το υδραυλικό σύστημα της τέμνουσας μηχανής qdj-1200 είναι σχετικά απλό. Η αρχή του υδραυλικού συστήματος αποτελείται από vane την αντλία, την ανακουφιστική βαλβίδα και την ηλεκτρομαγνητική βαλβίδα αντιστροφής. Κατά λειτουργία, vane την αντλία αρχίζει, και το πετρέλαιο φθάνει στη βαλβίδα αντιστροφής μέσω της ανακουφιστικής βαλβίδας. Τα ηλεκτρικά συστατικά όπως τα κουμπιά και οι διακόπτες ταξιδιού χρησιμοποιούνται για να ελέγξουν τον ηλεκτρομαγνήτη στη βαλβίδα αντιστροφής, έτσι ώστε το έμβολο στον κύλινδρο πετρελαίου μπορεί να κινηθεί πρός τα πάνω ή προς τα κάτω. Λόγω της χρήσης της three-position βαλβίδας αντιστροφής τέσσερις-κατεύθυνσης μ-τύπων, όταν σταματά το τέμνον μαχαίρι, η παραγωγή πετρελαίου από τις επιστροφές αντλιών πετρελαίου άμεσα στη δεξαμενή πετρελαίου μέσω της βαλβίδας αντιστροφής, και του κυκλώματος πετρελαίου μεταξύ της ανώτερης αίθουσας και της χαμηλότερης αίθουσας του κυλίνδρου κόβεται (μέσω της βαλβίδας σωληνοειδών) έτσι ώστε το πετρέλαιο κρατά στον κύλινδρο, αυτό αυξάνει την ασφάλεια της μηχανής (ο κόπτης καθορίζεται σταθερά σε μια ορισμένη θέση στον κύλινδρο έτσι ώστε δεν θα πέσει και δεν θα βλάψει τους ανθρώπους λόγω του βάρους του ή άλλων λόγων).

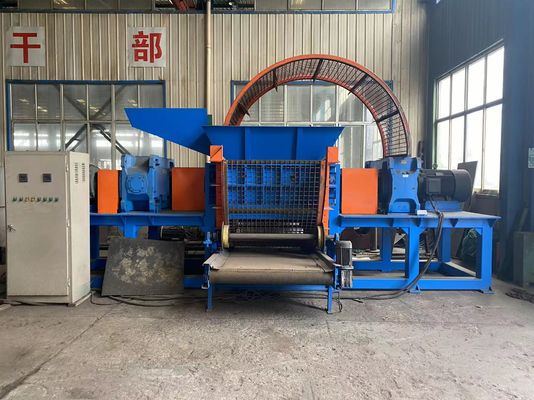

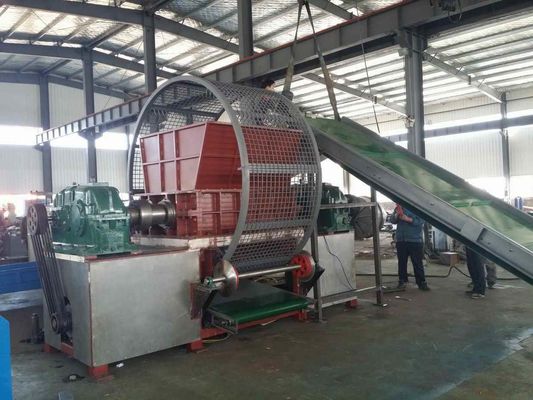

3.rubber μηχανή καταστροφέων εγγράφων

Ο καταστροφέας εγγράφων ssj-40130 διπλός-άξονων είναι ένας νέος τύπος του καταστροφέα εγγράφων που γίνεται από την επιχείρησή μας, περιλαμβάνει το κινούμενο μαχαίρι (κύριος άξονας, κινούμενο σώμα μαχαιριών, πλήκτρο διαστήματος, συμπεριφορά), το στατικό μαχαίρι, το φέρνοντας κιβώτιο, το υποστήριγμα κιβωτίων, το σύστημα τροφοδοσίας, το σύστημα απαλλαγής, το υλικό σύστημα διαλογής φραγμών, το ηλεκτρικό σύστημα, το ηλεκτρικό σύστημα ελέγχου, κ.λπ. Έχει τα χαρακτηριστικά της αργόστροφης, χαμηλού θορύβου, υψηλής ροπής, της υψηλής αποδοτικότητας, κ.λπ. Έχει ένα ευρύ φάσμα των εφαρμογών και είναι κατάλληλο για τις αυτόνομες ή ταιριάζοντας με γραμμές παραγωγής.

Ssj-40130 η διπλή χρήση δύο καταστροφέων εγγράφων άξονων κύλινδροι μαχαιριών, ένα περιστρέφεται δεξιόστροφα και άλλος περιστρέφεται αντίθετα προς τη φορά των δεικτων του ρολογιού. Οι δύο κύλινδροι μαχαιριών περιστρέφονται ο ένας σχετικά με τον άλλον. Αφότου εισάγει η πρώτη ύλη το σιλό, το δάκρυ δύο κυλίνδρων μαχαιριών, περικοπή, και συμπιέζει η μια την άλλη για να τεμαχίσει το υλικό. Όταν το υλικό τεμαχίζεται και αντιμετωπίζει τα σκληρά υλικά ή τα υλικά πληγών, ο κύλινδρος δύο θα αντιστρέψει, θα ωθήσει το υλικό από τη σειρά δράσης του κυλίνδρου μαχαιριών, και θα διαμορφώσει έπειτα μια μπροστινή περιστροφή, που επιτρέπει στο υλικό για να επανεισέλθει τη σειρά δράσης του κυλίνδρου μαχαιριών, που διαμορφώνει την επαναλαμβανόμενη εξώθηση και λυσσασμένος, ώστε να επιτευχθεί ο σκοπός απολύτως λυσσασμένου το υλικό. Η λεπίδα του εξοπλισμού αποτελείται από το σφυρηλατημένο χάλυβα 42CrMo από τη θερμική επεξεργασία, που έχει την υψηλή αντοχή, την υψηλή ανθεκτικότητα, την ισχυρή και μακριά ζωή υπηρεσιών, και μπορεί να κοπεί συνεχώς στην παραγωγή. Ο εξοπλισμός είναι κατάλληλος για τις ρόδες αποβλήτων ≤1200mm (συμπεριλαμβανομένου από γνήσιο ατσάλι, του ημι-χάλυβα, και προκατειλημμένες ρόδες, σημείωση: τα δύο δαχτυλίδια χάλυβα της ρόδας πρέπει να εξαχθούν εκ των προτέρων) για να τεμαχίσουν ολόκληρη τη ρόδα. Όταν ο εξοπλισμός είναι σε κανονική λειτουργία, είναι απαγορευμένος για να βάλει τα αντικείμενα ή τις πέτρες μετάλλων στον εξοπλισμό. Εάν πρέπει να τεμαχίσετε άλλα στοιχεία, προκειμένου να αποτραπεί η ζημία εξοπλισμού, παρακαλώ ελάτε σε επαφή με Shenghualong ή τον πωλητή πριν από τη λειτουργία.

Προκειμένου να αποτραπεί η ζημία στον εξοπλισμό, η συντήρηση του εξοπλισμού πρέπει να πραγματοποιηθεί από τους επαγγελματίες.

Για να αποτρέψει τον προσωπικό τραυματισμό και τη ζημία στη μηχανή, το ειδικό πρόσωπο ανάγκης συντήρησης μηχανών, και πρέπει να φορέσει τα προστατευτικά γάντια όταν τροποποιήστε τις λεπίδες.

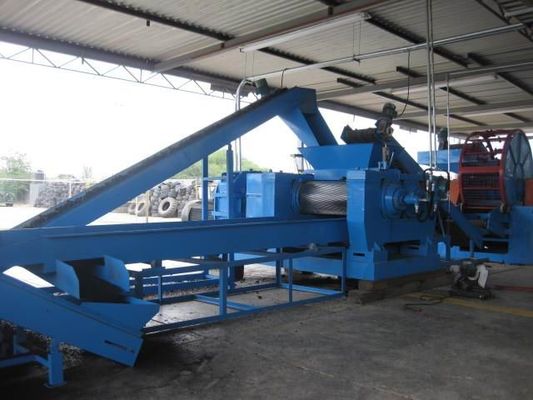

4. Λαστιχένιος θραυστήρας: Αυτό είναι ρόδα αποβλήτων ανακυκλώνοντας την κύρια μηχανή

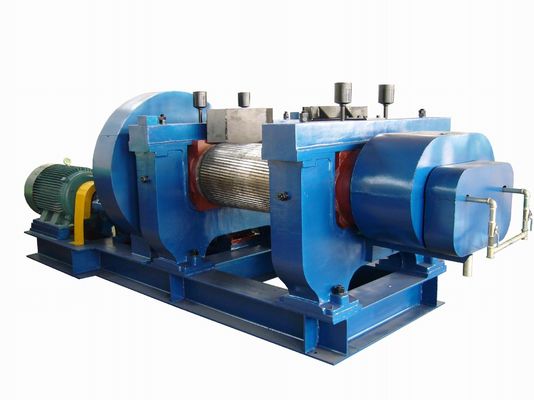

5. Λαστιχένια Granulator γραμμή παραγωγής

seperator 6.fiber

Κύριες τεχνικές προδιαγραφές

1). Στροφείο: Η διάμετρος της λεπίδας ανεμιστήρων είναι φ1100 χιλ., και ο αριθμός είναι 8 κομμάτια.

2). Μέγεθος κοχυλιών ροδών: το μέλος του σώματος εξοπλισμού είναι φ1600 χιλ., και το συνολικό ύψος του εξοπλισμού είναι περίπου 3400 χιλ.

3). Ταχύτητα αξόνων: 377 (και 464) περιστροφή/λεπτό.

4). Κύρια μηχανή: Jq2-52-6 5.5kw 760rpm.

5). Επαναστάσεις τροφοδοτών: 29 επαναστάσεις ανά λεπτό.

6). Μηχανή τροφοδοτών: Jw092-4 0,4 KW 1370 περιστροφή/λεπτό

ΗΛΕΚΤΡΙΚΟΣ

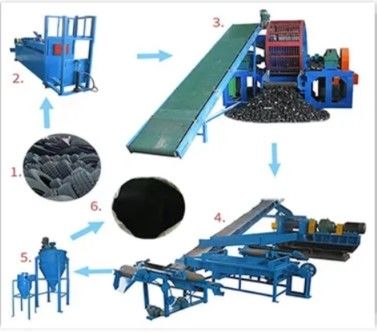

Ροή εργασίας:

Ρόδα αποβλήτων-Μηχανή σχεδίων καλωδίων-κόπτης ροδών--Λαστιχένιος καταστροφέας εγγράφων- Χαλύβδινο σύρμα που χωρίζει τη μηχανή-μαγνητικός χωρισμός -Λαστιχένια σκόνη

--seperator ινών.

1. Μηχανή σχεδίων χαλύβδινων συρμάτων--εξάγετε το παχύ χαλύβδινο σύρμα.

2.tire κόπτης--κόψτε τις μεγάλες ρόδες σε τρία μέρη

3. Μεταφορέας-μεταφορά η ρόδα στον καταστροφέα εγγράφων.

4. Καταστροφέας εγγράφων δίδυμος-άξονων--Κουρεύει τη ρόδα στους φραγμούς 5 - 10cm

5. Σύστημα επανακυκλοφορίας--Για να ελέγξουν το μέγεθος των αποκομμάτων που πηγαίνουν στα rapers

6. Raspers-μειώστε τα αποκόμματα σε 15. τσιπ 20mm και ελευθερώνει το χάλυβα από το λάστιχο

7. Πέρα από το μαγνήτη ζωνών--Χωρισμός του ελευθερωμένου χάλυβα από τα λαστιχένια τσιπ

8. Δονητικός τροφοδότης--Μετέφερε τα λαστιχένια τσιπ

9. Λαστιχένια granulator μηχανή--Η μείωση μεγέθους των τσιπ στους κόκκους 14mm και ελευθερώνει το υφαντικό μέρος στο χωρισμό ροής αέρα.

10. Μηχανή μύλων --Λαστιχένια σκόνη μύλων.

11.Central ξεσκόνισμα της μονάδας--Αφαιρέστε τη σκόνη και τα πρόστιμα από το σύστημα και τον αέρα πρίν επιστρέφει τον στην ατμόσφαιρα.
